Собирайте протезы
быстрее и качественнее

Листать

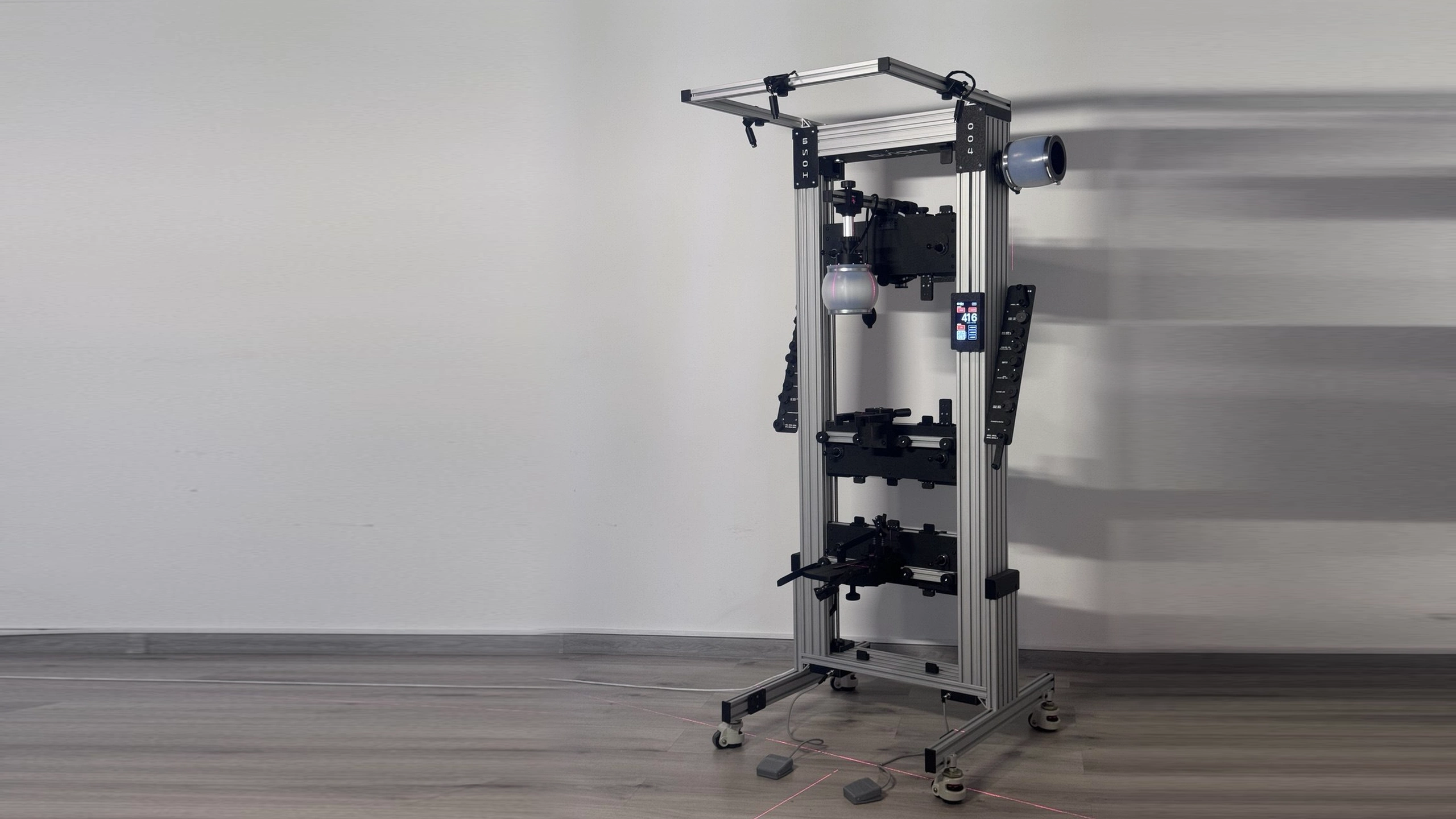

Умная стойка
сборки
с моторами
и экраном

Разработана совместно с протезистами.
Заботится об экономии времени и сил протезиста.
Повышает точность, повторяемость сборки схемы.

Рассчитать стоимость под ваш заказ
Возможности стойки · 01 / 04

Быстрее

6 моторов быстро перемещают любой из 3-х уровней на нужную высоту. Без дополнительных действий руками.

  • Автоматическое мгновенное удержание выбранной высоты уровня после остановки.
  • Перемещение и удержание в одно касание джойстика или педали. Один уровень или сразу все.
  • Точность позиционирования 1 мм.

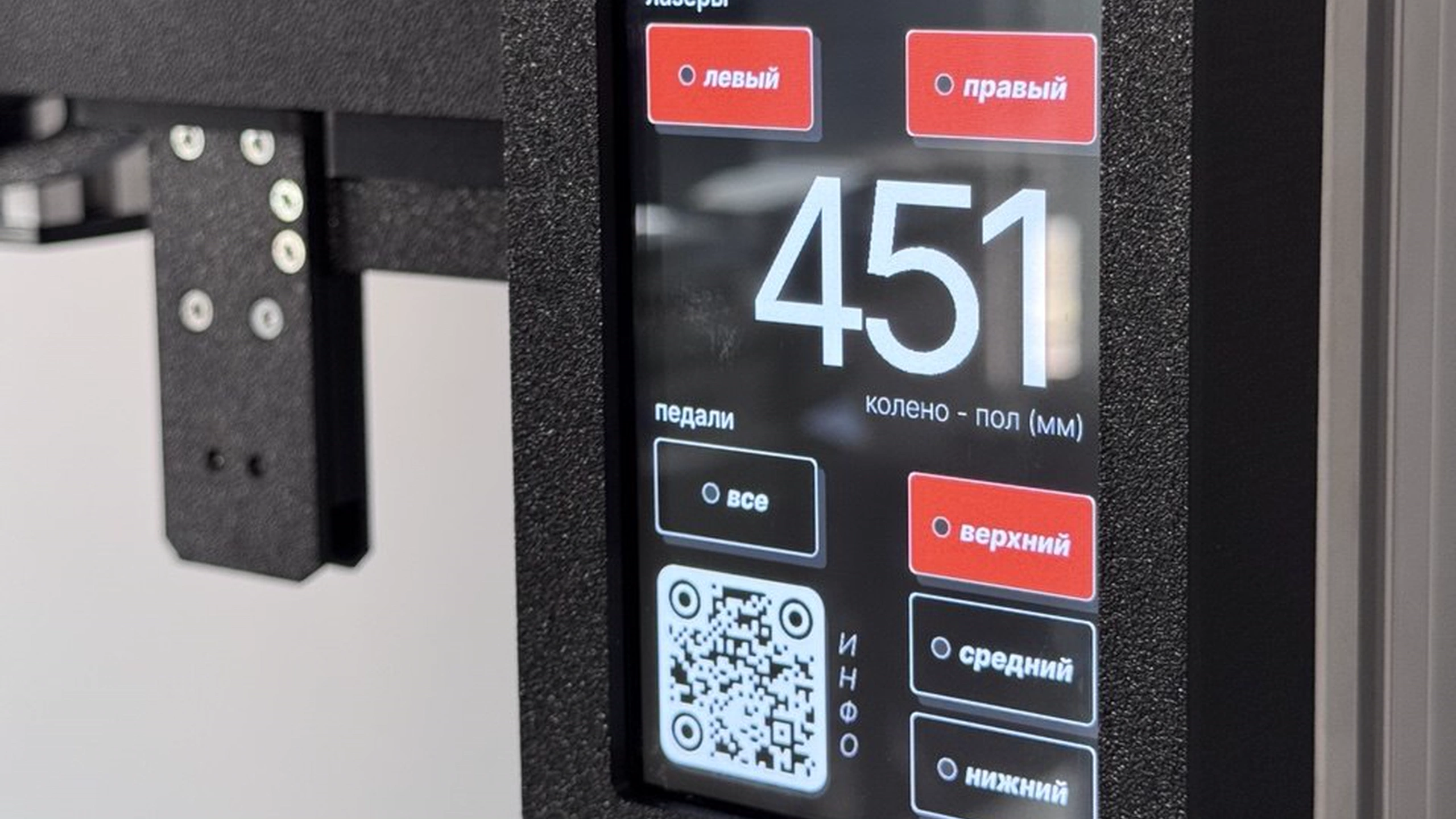

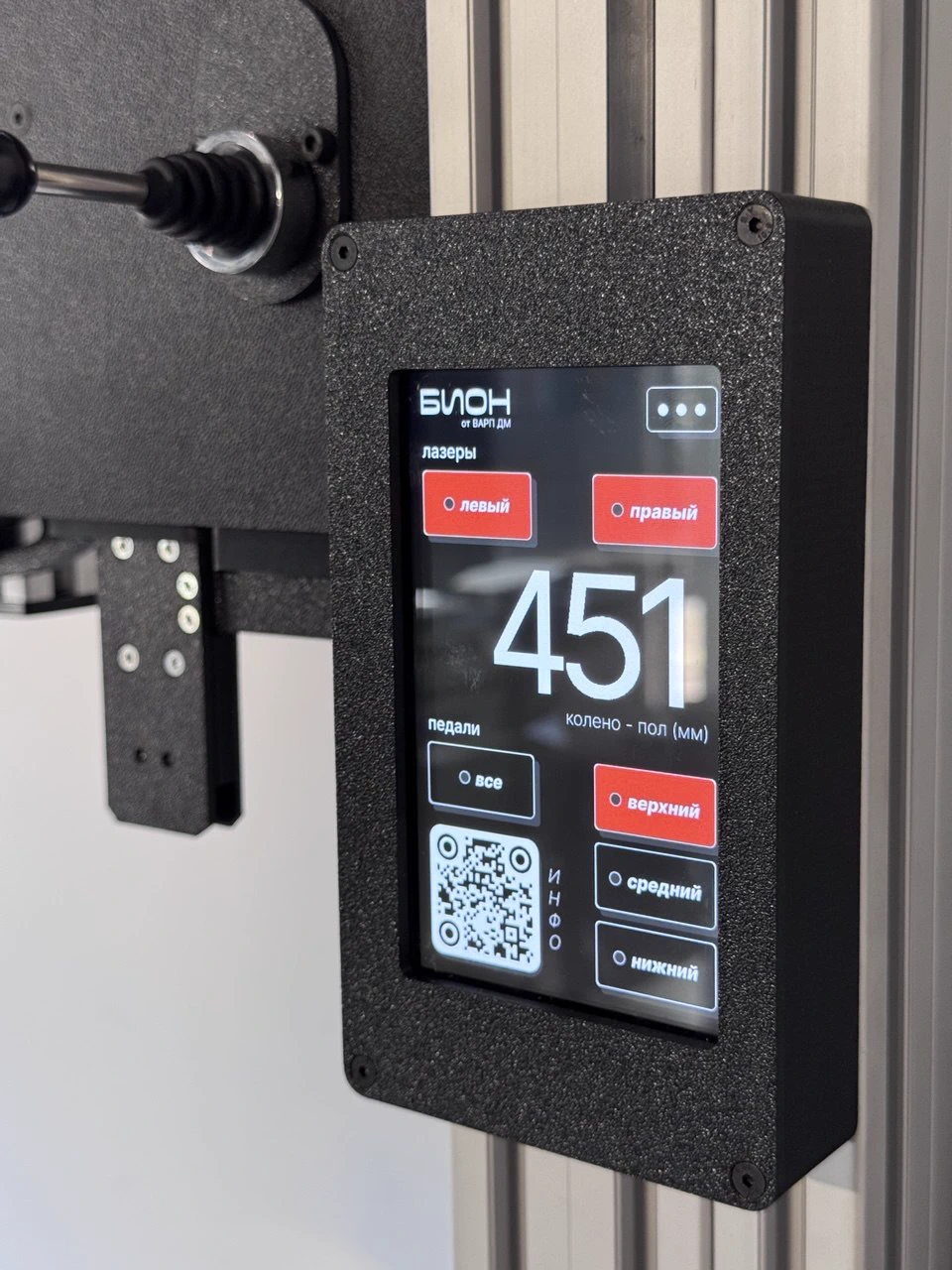

Сенсорный экран БИОН: высота колено-пол, управление лазерами и выбор уровней для педалей
Возможности стойки · 02 / 04

Удобнее

Экран сразу показывает высоту «колено-пол». Её не нужно считать в голове.

  • Перемещайте один уровень или сразу все. Джойстиками или педалями.
  • Раздельное управление лазерами, чтобы не светило в глаза.
  • Работайте стоя или сидя. Установите рабочую высоту всей сборки там, где это удобно именно вам. За секунды.
  • Легко крутите стойку на колесах или перемещайтесь вокруг нее, чтобы работать со сборкой с разных сторон.

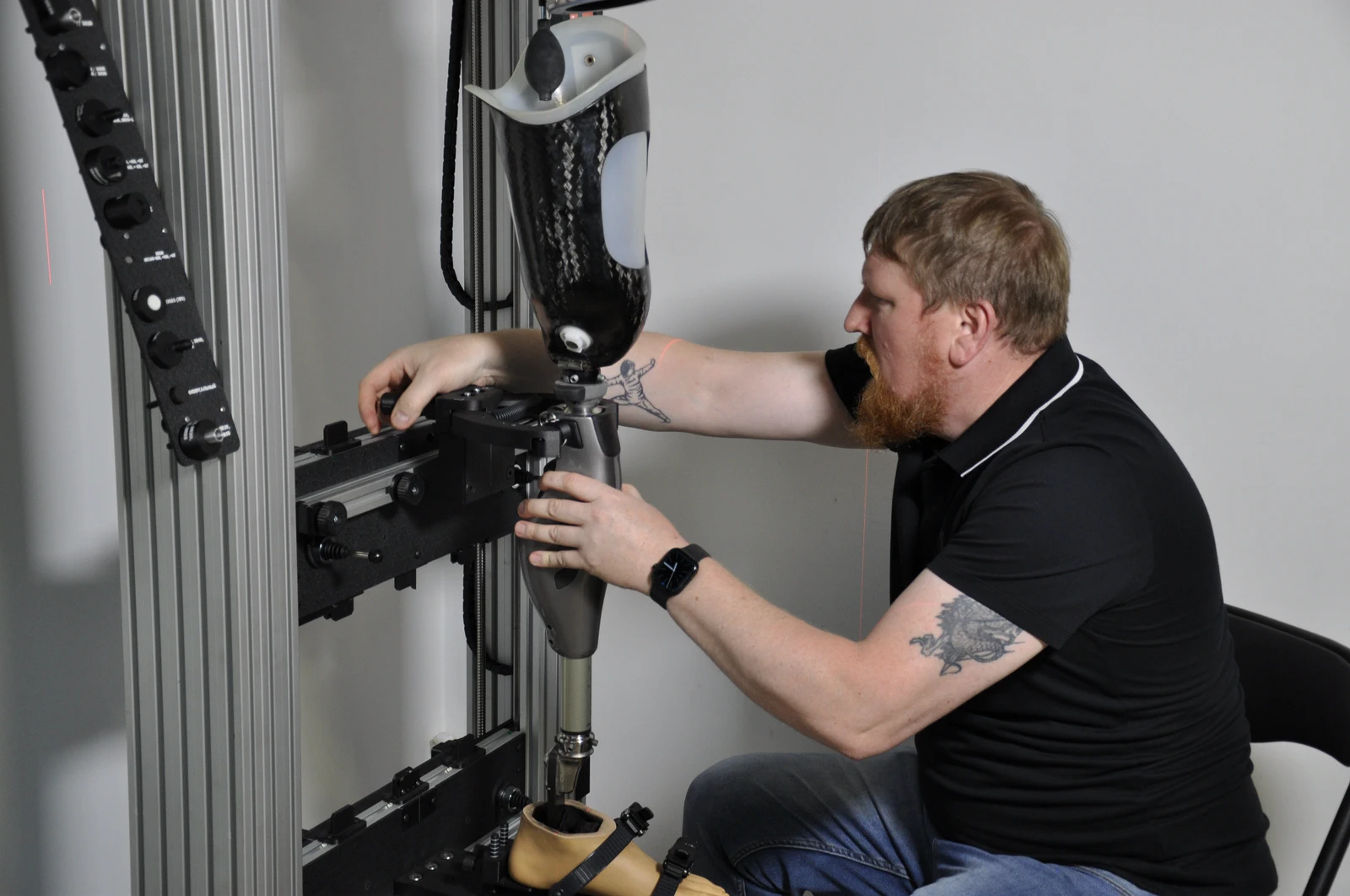

Протезист собирает протез на стойке БИОН с держателем гильзы, зажимом колена и ремнями стопы
Возможности стойки · 03 / 04

Универсальнее

Используйте для трансфеморальных или транстибальных протезов ног.

  • Быстросъёмные держатели гильз разных размеров.
  • Ремни крепления стопы и съёмный зажим колена для удобной сборки протезов голени.
  • Совместимость с коленными модулями популярных производителей благодаря сменным центрам.
  • Все привычные регулировки и градусы. Контрактура, вылет, смещение, наклон гильзы, каблук, вынос, поворот стопы, левая и правая сборка.

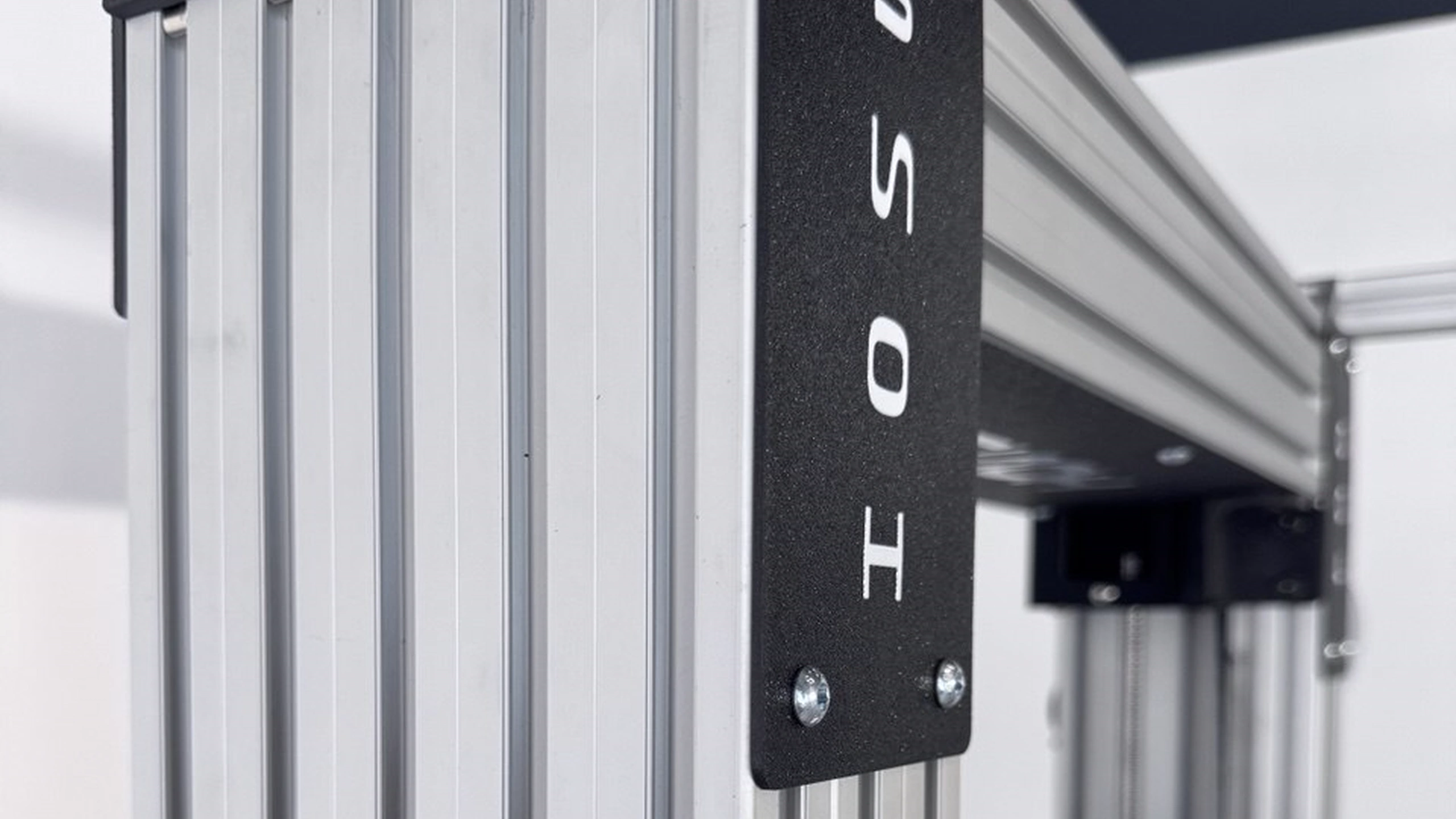

Профиль рамы стойки БИОН
Возможности стойки · 04 / 04

Надежнее

X3 увеличение прочности и торсионной жесткости.

  • Профиль 150 мм и металлическое армирование.
  • Композитный карбонаполненный пластик и каленые винты.
  • Моторы и экран промышленного класса.
  • Платы и ПО собственной разработки.
03 / КПД мастерской

BION 00X
повышает КПД
мастерской.

Ей просто удобнее пользоваться
лично или группой.

  1. Меньше времени

    Большая проходимость изделий через стойку за рабочий день благодаря значительному сокращению времени на настройку схемы или рабочего места между разными задачами и протезистами.

  2. Чаще в работе

    Она просто удобнее. Те, кто и так работал на стойке, теперь работают быстрее. Те, кто не работал, задумываются, а некоторые начинают использовать.

  3. Меньше корректировок

    Увеличенный процент использования стойки сам по себе повышает процент корректно собранных изделий и уменьшает количество повторных обращений по корректировке схемы.

Сценарии работы

Сценарии работы

Сборка трансфеморального протеза

Зажим колена синхронно воспринимает усилие и удерживает коленный модуль точно по центру. Предусмотрена «Левая» и «Правая» позиция.

Держатель гильзы поддерживает настройку выноса, наклона, контрактуры и бокового смещения.

Можно закреплять гильзы от 80 до 400 мм в диаметре.

04 / Сценарии работы

Сценарии работы

01 / Сценарий работы

Сборка трансфеморального протеза

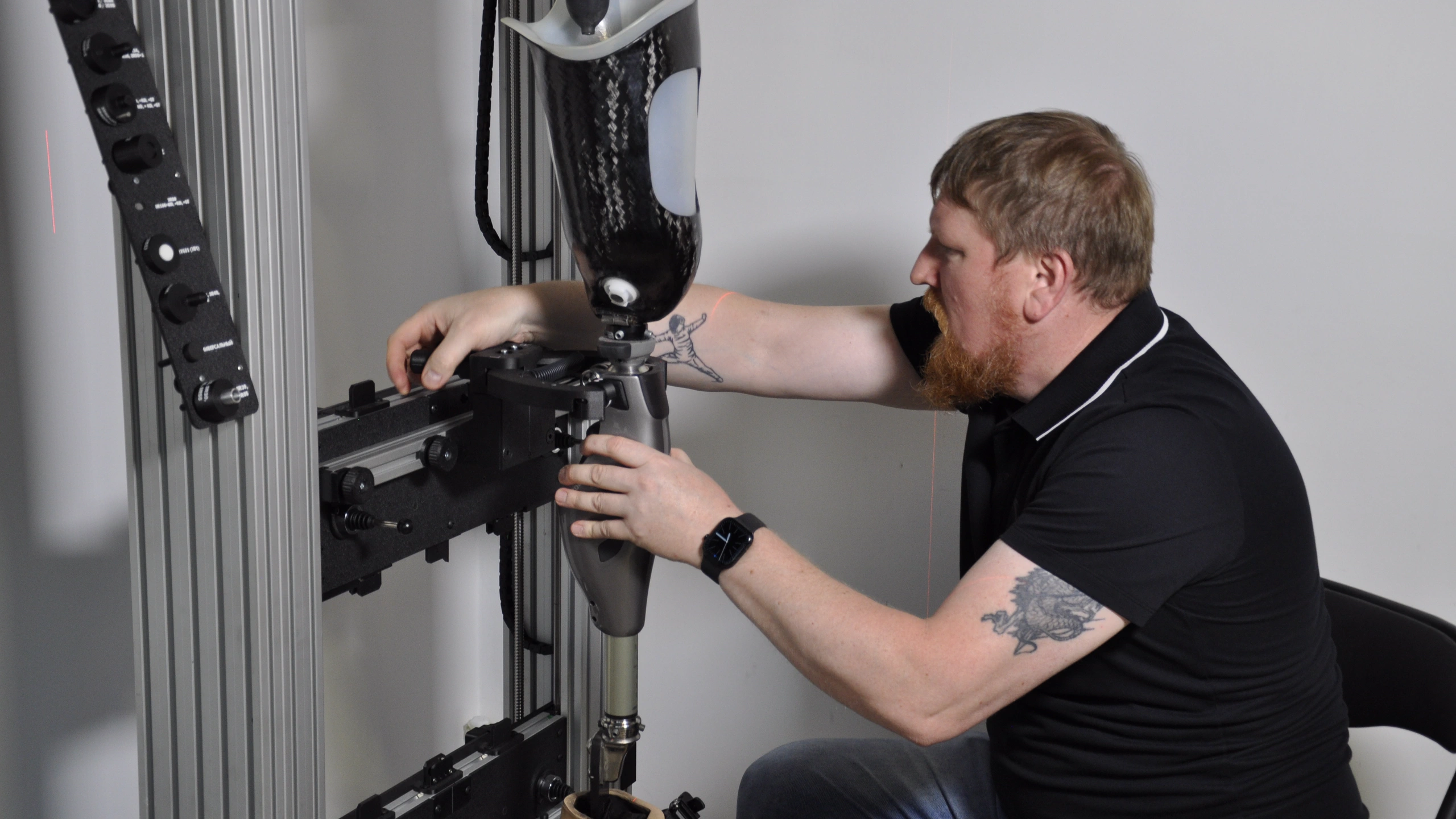

Протезист работает с зажимом коленного модуля при сборке трансфеморального протеза

Зажим колена синхронно воспринимает усилие и удерживает коленный модуль точно по центру. Предусмотрена «Левая» и «Правая» позиция.

Держатель гильзы поддерживает настройку выноса, наклона, контрактуры и бокового смещения.

Можно закреплять гильзы от 80 до 400 мм в диаметре.

02 / Сценарий работы

Сборка транстибального протеза

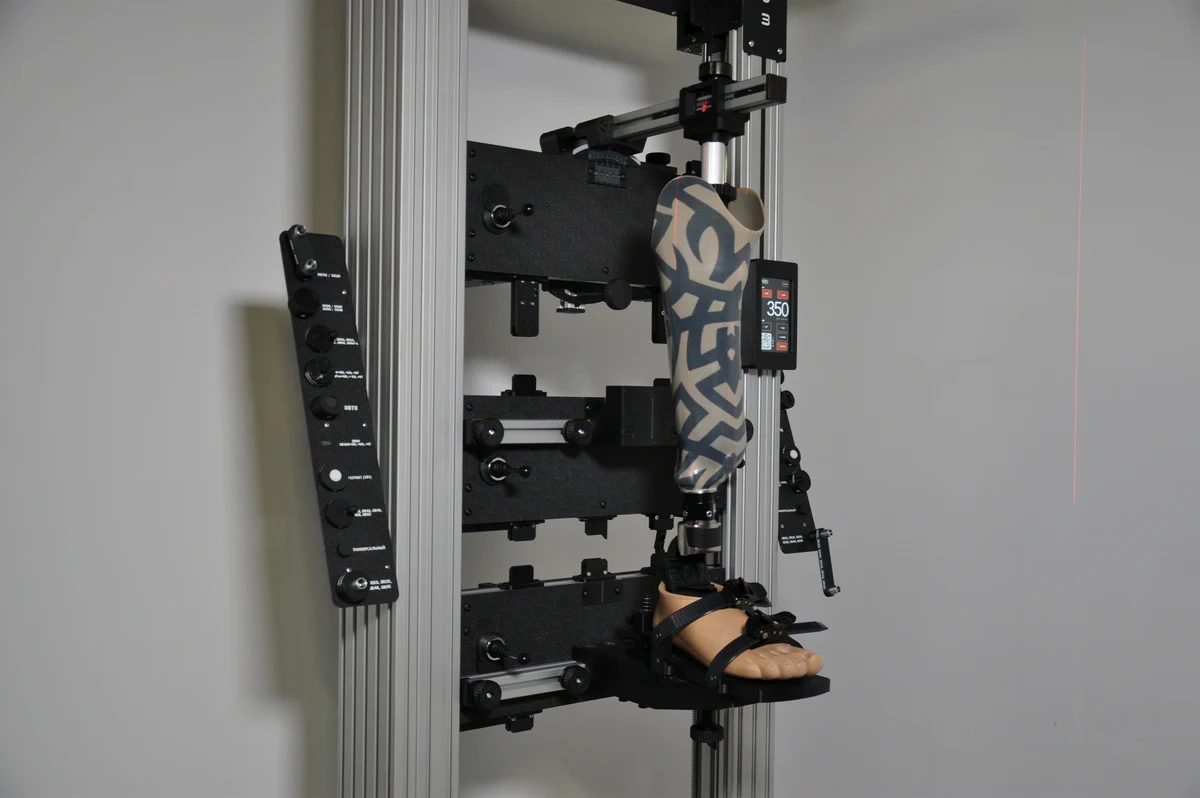

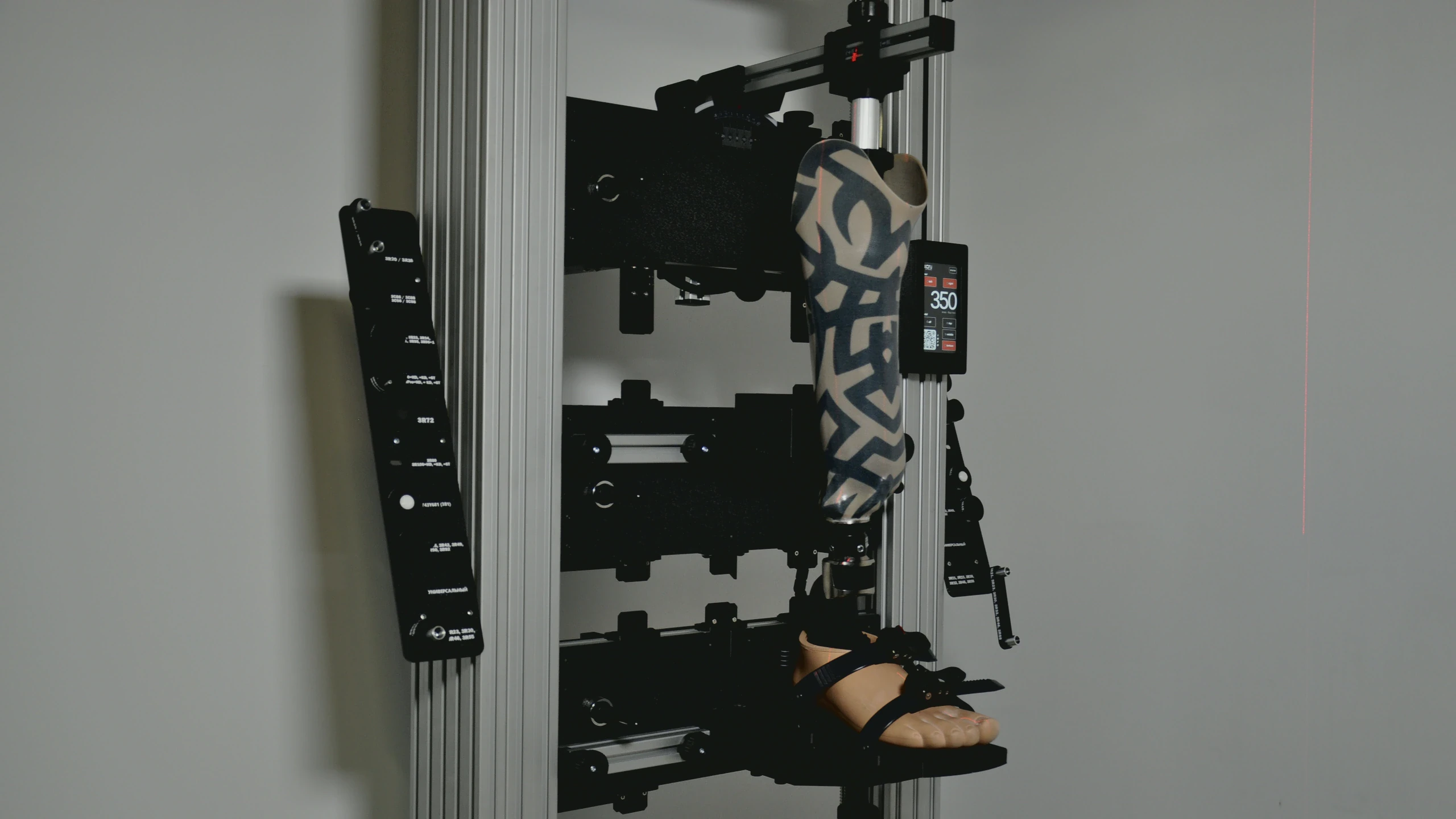

Транстибальный протез на стойке: гильза, платформа и стопа, закреплённая стрепами

Уберите зажим колена. Переместите педалями или джойстиками нижнюю платформу вплотную к центральной.

Установите стопу на платформу и зафиксируйте её гибкими пластиковыми стрепами.

Опора стопы поддерживает настройку вылета, поворота и высоты каблука.

03 / Сценарий работы

Совместимость с модулями

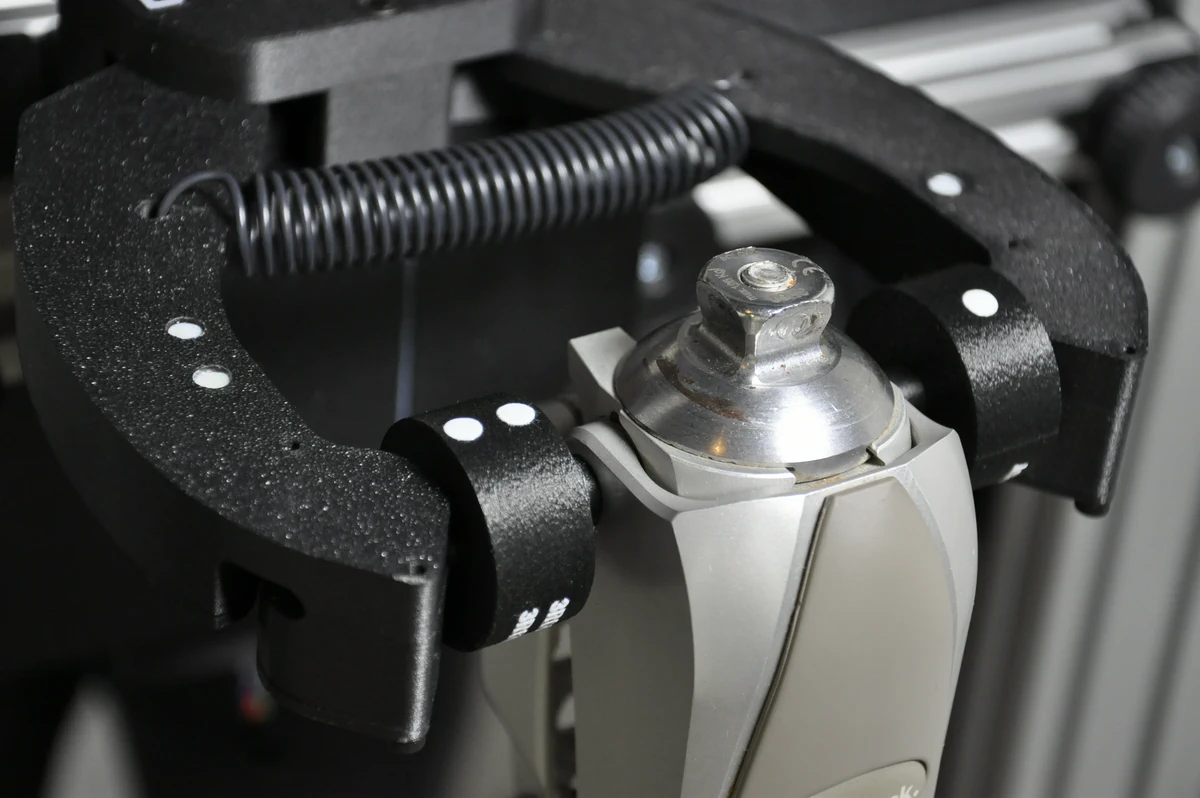

Сменные центры удерживают коленный модуль в зажиме
Позиционирование модуля

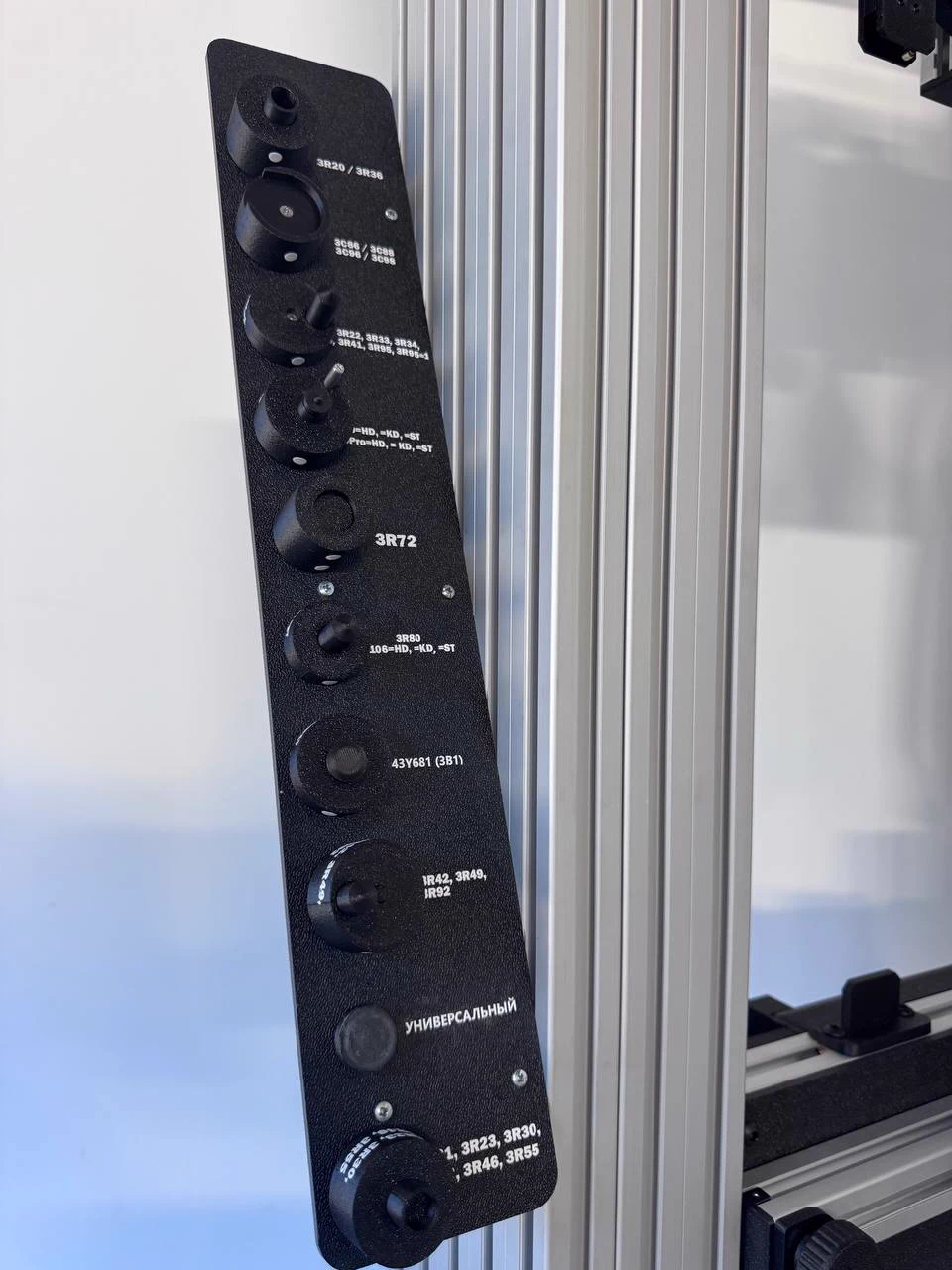

Подписанный набор сменных центров на раме стойки
Сменные центры

Используйте сменные центры для позиционирования коленных модулей известных производителей.

Всё подписано и расположено перед глазами. Легко найти и сохранять порядок.

Увеличенная ширина опоры стопы позволяет ставить множество модулей и даже проверять сборку в обуви.

04 / Сценарий работы

Работайте стоя или сидя.

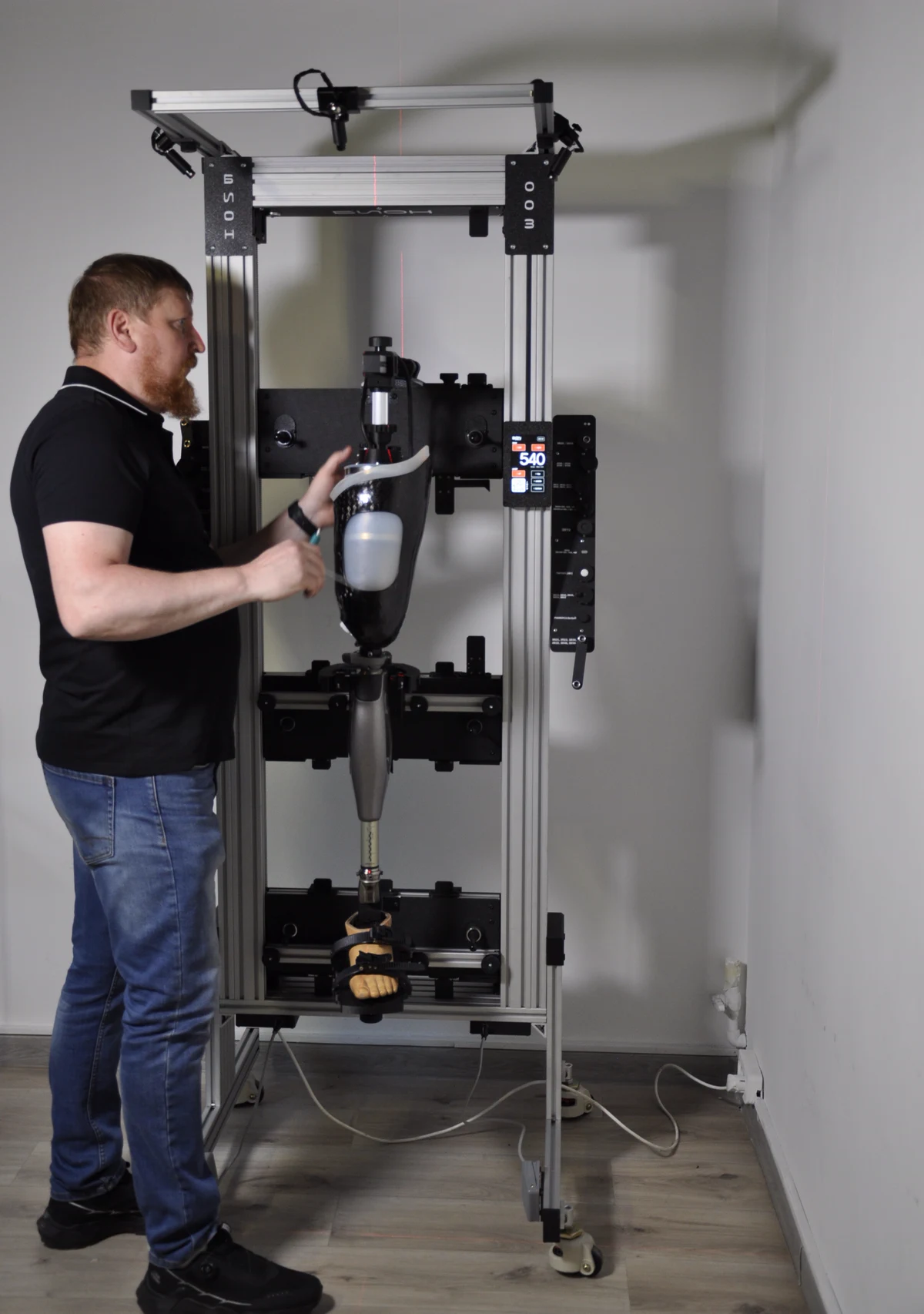

Протезист работает стоя со сборкой трансфеморального протеза
Стоя

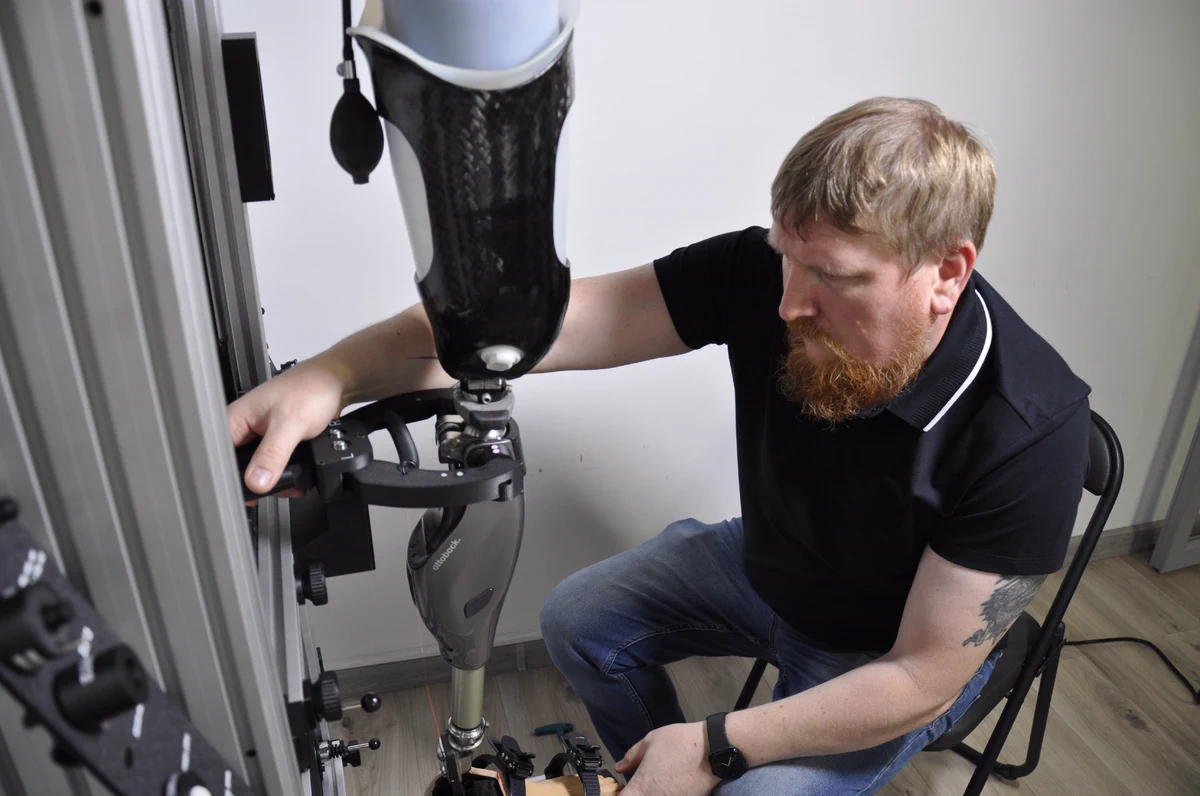

Протезист работает сидя с коленным модулем и стопой на стойке
Сидя

Адаптируйте высоту рабочей зоны под вас лично. Не портите спину.

Работайте на уровне глаз, пояса. Стоя или сидя. Располагайте всю сборку на той высоте, что удобна именно вам.

Работая на стуле, вы можете крутить саму стойку на колёсиках, чтобы добраться до нужной части протеза.

05 / ПО и гарантия

Удалённая поддержка
и обновления
после покупки.

Wi-Fi

Стойка сборки BION 00X подключается к Wi-Fi. Благодаря этому вам сразу будут доступны свежие обновления и новые функции.

12месяцев
гарантии

А если что-то пойдёт не так, мы проведём диагностику, организуем ремонт или замену узла.

06 / Доставка

Компактная в доставке.
Высокая в помещении.

Съёмные выдвижные опоры позволяют перемещать стойку даже через невысокие проёмы и делать её высокой после установки, чтобы никто не задевал лазеры головой.

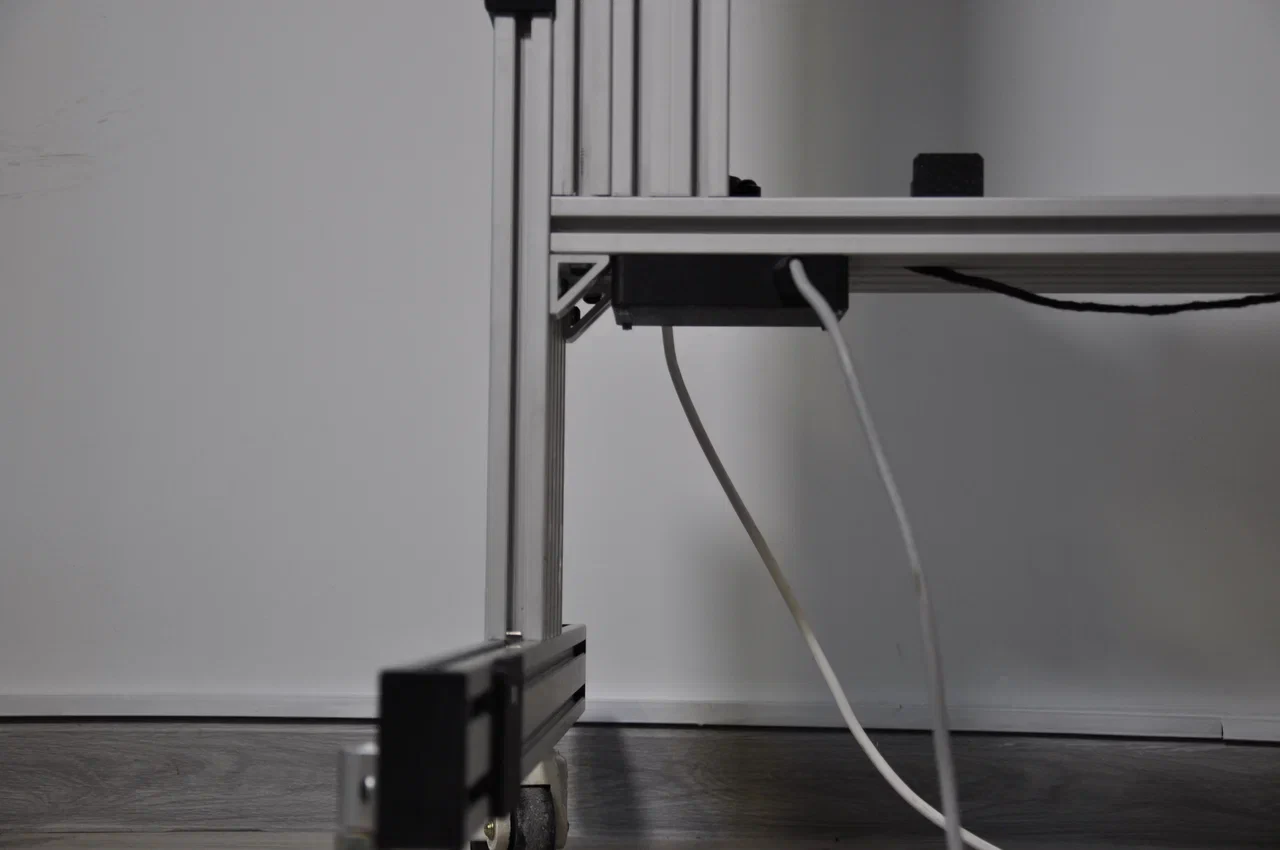

Съёмные опоры стойки БИОН в поднятом положении
01Опоры подняты

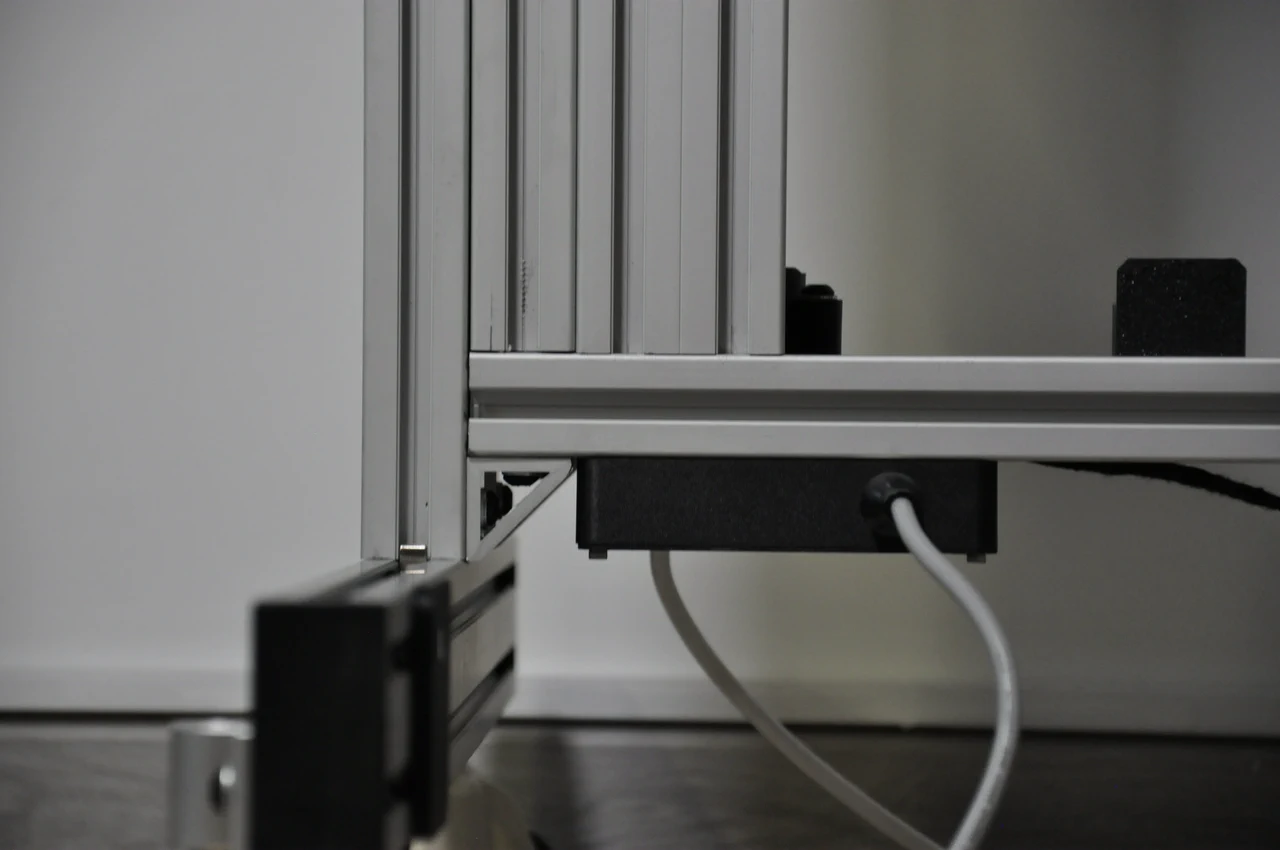

Съёмные опоры стойки БИОН в опущенном положении
02Опоры опущены

От упаковки
до первой настройки

Обсудить доставку

  1. Согласуем доставку через выбранную транспортную компанию.

  2. Определим вариант доставки: в сборе или компактно разобранную.

  3. Обеспечим защиту от повреждений и влаги при транспортировке.

  4. Можем сразу установить выдвижные опоры на нужную высоту.

  5. Поддержим в первичной настройке очно или удалённо.

08 / Расширенная информация

Подробное
описание и FAQ

Конструкция, автоматизация, управление, измерения, регулировки и комплектация BION 00X — в девяти компактных разделах с фотографиями и видео.
07 / FAQ

Подробное описание и FAQ

Откройте нужную тему: внутри собраны характеристики, регулировки, комплектация, фотографии и видео BION 00X.

01 Крепкая, надежная, точная6 пунктов
  • Лазеры не сбиваются в процессе работы.
  • Рама повышенной жесткости из анодированного алюминия.
  • Стальное армирование опоры стопы выдерживает высокие нагрузки при работе с голенью или РСУ.
  • Промышленные рельсовые направляющие и каретки обеспечивают высокую точность позиционирования.
  • Экран, сенсор, моторы и платы промышленного класса рассчитаны на регулярную работу в производственной среде.
  • Карбоновое волокно повышает долговечность, прочность и жесткость пластиковых элементов.
02 Модульная и адаптивная5 пунктов
  • Рабочая зона целиком поднимается на регулируемых опорах, поэтому лазеры не задеваются головой.
  • Съемная стрела освобождает место для гипсовых заливок с арматурой.
  • Работайте стоя или сидя, переместив все три уровня одним нажатием педали.
  • В транспортном положении стойка проходит в стандартный лифт и дверной проем.
  • Промышленные колеса помогают перемещать стойку, выдвижные опоры — надежно фиксировать ее по уровню.
03 Автоматизация, которая помогает и ускоряет4 пункта
  • Позиционирование в один клик вместо нескольких ручных операций.
  • Уровни автоматически удерживаются на выбранной высоте без постоянной ручной блокировки.
  • Точность позиционирования до 1 мм упрощает микроподстройку.
  • Прогрессивная скорость ускоряет перемещение на большие дистанции.
04 Освобождает руки5 пунктов

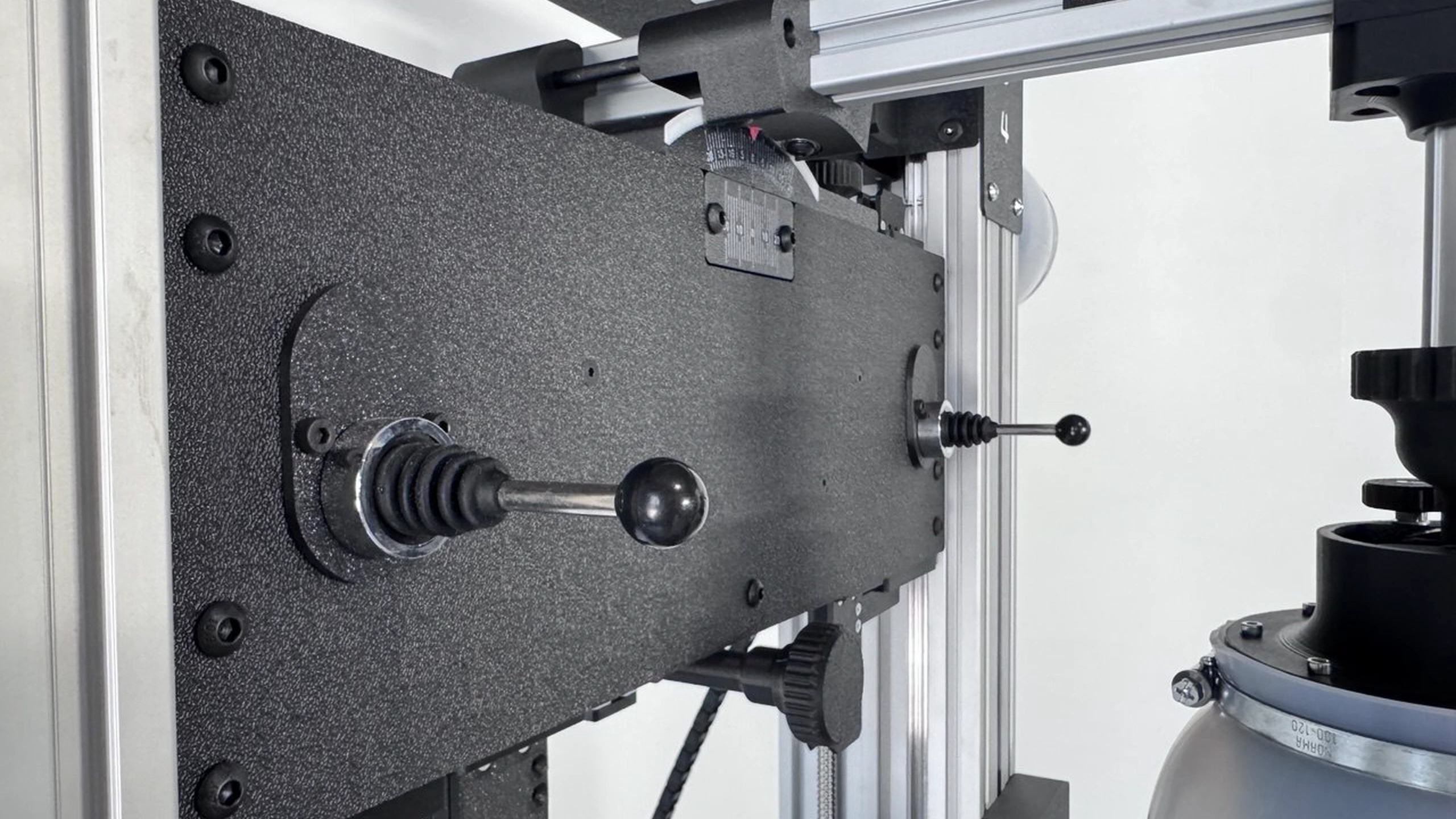

  • Три моторизированных уровня, по два джойстика на каждом.
  • Перемещайте уровни пальцем, ладонью или локтем, когда руки заняты изделием.

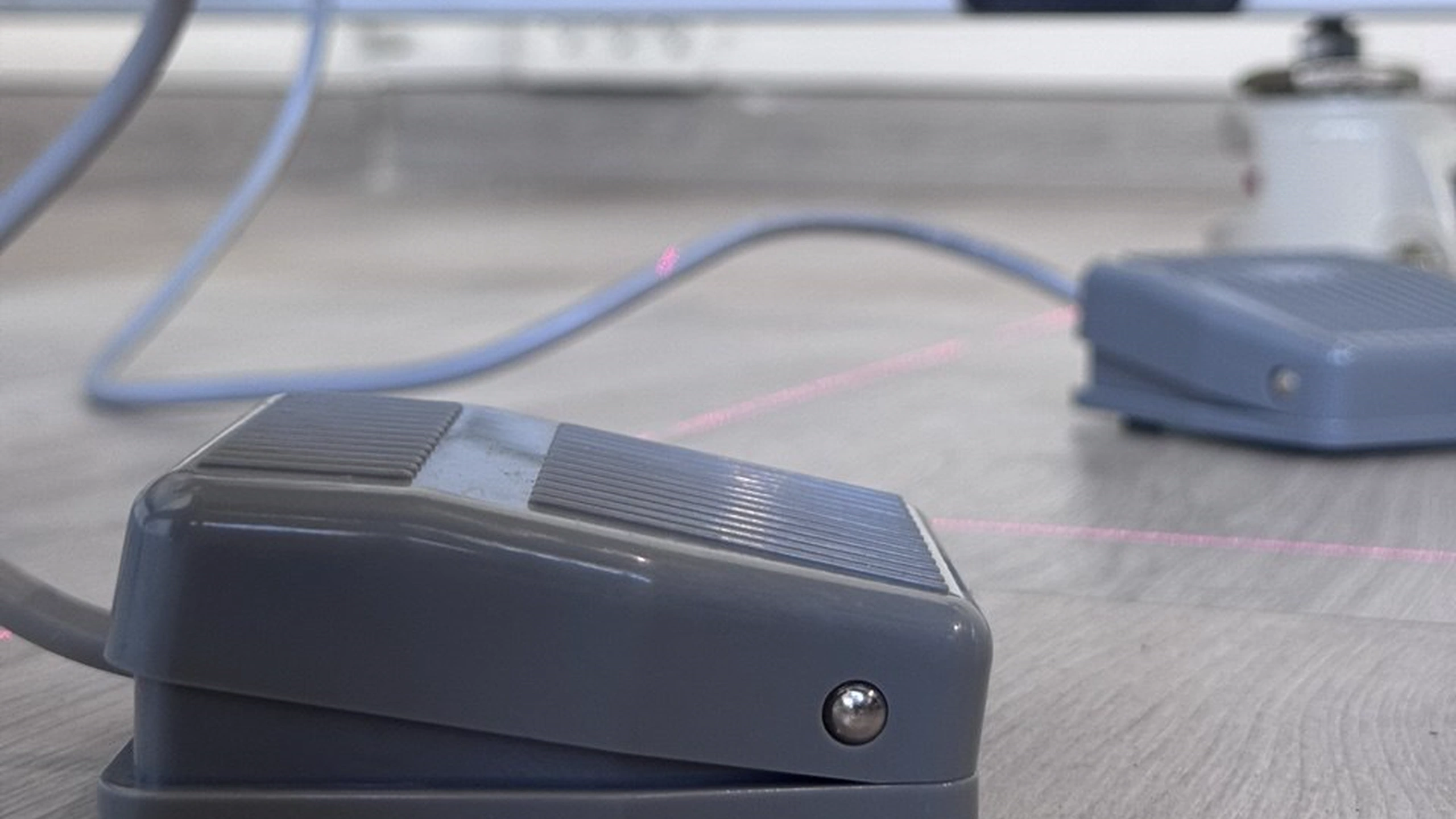

  • Педали помогают менять положение, не выпуская изделие.
  • Для управления педалями можно выбрать отдельный уровень или группу уровней.

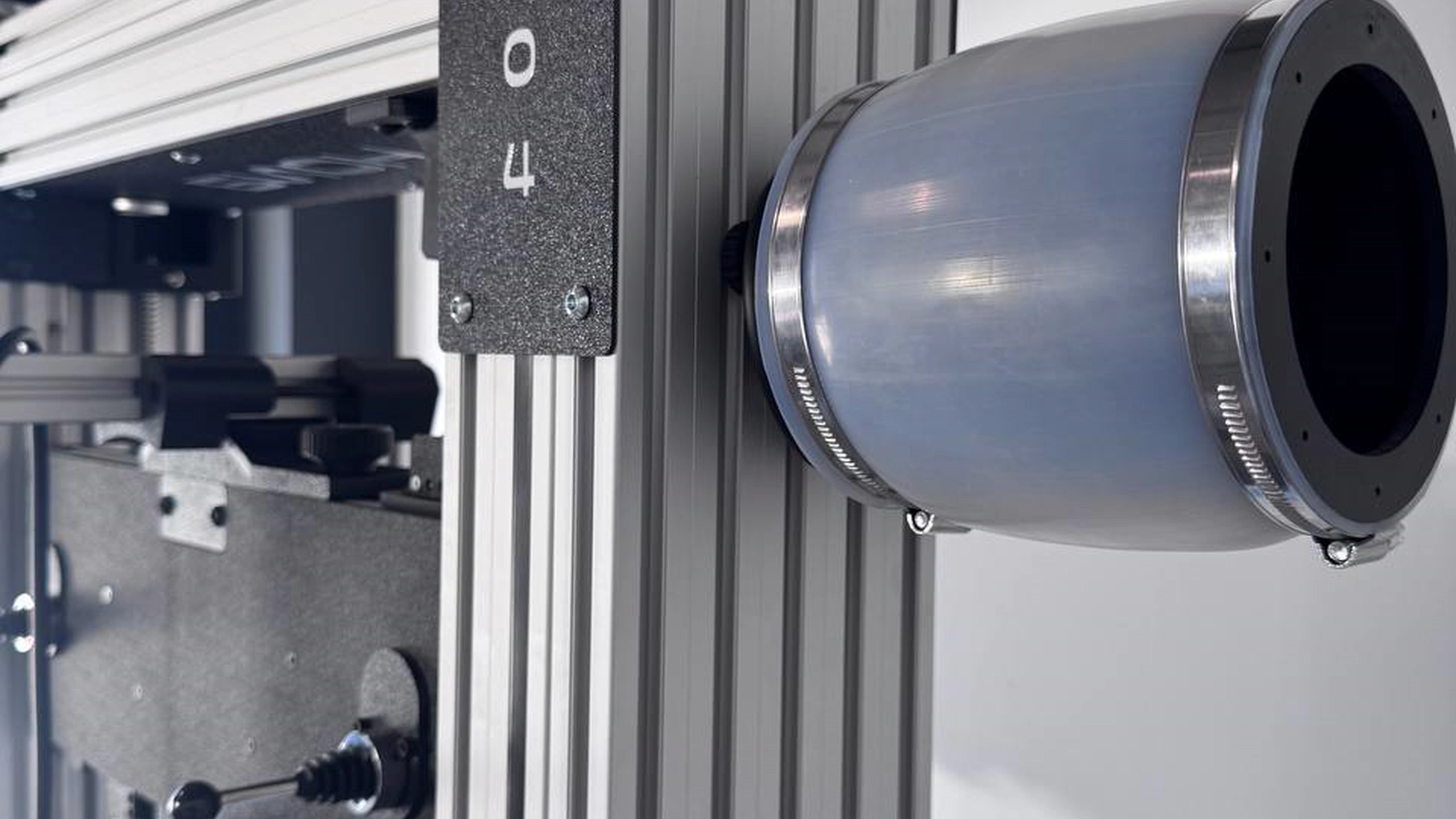

  • Быстросъем держателя гильзы позволяет менять размеры колбы за секунды.
05 Освобождает голову5 пунктов
  • Значение «колено-пол» рассчитывается автоматически и выводится на экран.
  • Левый и правый лазеры управляются отдельно с сенсорного экрана.
  • Система останавливает движение при столкновении уровней.
  • Wi-Fi открывает возможность обновлений, записи данных и аналитики использования.
  • Автокалибровка помогает восстановить точность, если настройки сбились.
06 Функциональная7 пунктов
  • Сборка протезов и ортезов длиной до 1300 мм при трансфеморальном и транстибиальном протезировании.
  • Держатель гильзы поддерживает настройку выноса, наклона, контрактуры и бокового смещения.
  • Зажим синхронно воспринимает усилие и удерживает коленный модуль точно по центру.
  • Простое позиционирование под левую и правую сборку.
  • Работа с узкими и широкими голенями.
  • Настройка вылета, поворота и высоты каблука на уровне стопы.
  • Стрепы за калошу надежно удерживают стопу при сборке голени.
07 Инструменты измерения6 пунктов
  • Лазеры дают понятную нулевую точку отсчета.
  • Метки для калибровки лазеров интегрированы в стойку.
  • Значение «колено-пол» видно с любого расстояния.
  • Шкалы и риски помогают контролировать ручные регулировки в миллиметрах и градусах.
  • Держатель гильзы: высота, вылет ±70 мм, сдвиг ±20 мм, фронтальный и сагиттальный поворот ±20°, контрактура от −10° до +20°.
  • Стопа: смещение пятки 60–160 мм, подъем 0–40 мм, поворот ±20°.
08 Простота7 пунктов
  • Стойка готова к работе после подключения к розетке.
  • Понятная кнопка отключения.
  • Меньше подготовительных действий перед сборкой.
  • QR-код дает быстрый доступ к поддержке, инструкции и обратной связи.
  • Сменные держатели гильз хранятся прямо на стойке.
  • Сменные центры подходят для универсальных модулей и популярных марок, включая Ottobock.
  • Знакомая логика работы не требует переучиваться с нуля.
09 Комплектация12 пунктов
  • Габариты в сборе: 800 × 850 × 1950–2200 мм, вес 60 кг.
  • Рабочая зона с моторизированными уровнями высотой 1500 мм.
  • Две педали для управления уровнями.
  • Сенсорный экран 5 дюймов.
  • Четыре колеса с выдвижными упорами.
  • Стрела держателя гильзы.
  • Три колбы держателя гильзы для голени диаметром от 80 до 400 мм
  • Зажим колена под левую и правую сборку.
  • Девять сменных пар центров и универсальный комплект.
  • Держатель стопы со стрепами для фиксации калоши.
  • Три линейных лазера на усиленной раме.
  • Гарантия 12 месяцев.
